产品描述
机械式/电子式元器件，用于对液压系统中各参数进行实时监测（包括压力、温度、流量、转速、液位）和污染控制。
德国STAUFF西德福诊断系统提供针对移动和工业液压系统中的液压流体分析用 的产品和服务。
产品范围包括机械压力表、液压测量仪和激光颗粒计数器。多系列产品是满足不同客户需求的重要因素。西德福诊断产品的更新有计划地针对这些市场的决定性因素，并提供了广泛的先进的质 量较高的产品。
应用
检测移动和工业液压中重要的流体参数:
▪ 压力；压差；温度；流量；液位；污染 ；等等
|
||||
|
|
|
|
|
|
产品型号 |
||||

|
||||
|
液位-温度开关SLTS
西德福液位-温度开关（SLTS系列）的设计和功能是非常特殊的。用户能自行调节液位报警点的高度。内部支撑形式的液位和温度开关的探杆能快速并轻巧的调整液位报警点的高度。 液位报警点（L2,H）在出厂时由工厂按照订货代号预设完成，同时液位报警点的高度可以稍后做调整。两个报警点之间的距离下限是40mm。 特点 可用于矿物油和不易燃水乙二醇（HFC）介质 可选择1个或2个液位报警点 1个集成温度开关（可选） 标准开关形式：液位触点：常闭触点-下降时打开 温度触点：常闭触点-上升时打开 |
选项 1NPT和其他过程连接方式 上限115V电压（只用于N16螺纹代码） 技术参数 a 材质：探杆：黄铜；浮子/密封：NBR；操作温度上限：+80℃ b 电气参数和输出：上限开关电流（液位）0.5A 上限开关电流（温度）：2.0A 接触负载：10VA 上限工作电压：48V（标准） 介质比重：≥0.8kg/dm3 迟滞后：+12℃ c 防护等级：IP65
|
|||
|
||||
|
液位-温度开关 铝材质SLTSA
经济型液位-温度开关。液位报警点的位置（L2,H），在出厂时此位置可由客户自行调节。两个报警点间距距离下限为50mm。 特点 螺纹：G1/2，7/8-14UNF，M20×1.5 探杆长度可选：140至457mm 电气连接：M12/4针 |
技术参数 a 材质：过程连接：氧化铝；探杆：黄铜；浮子：聚氨酯；密封：NBR b 电气连接：连接类型：M12×1/4针 上限操作压力：1bar c 允许温度范围：操作温度：-20℃至+80℃ 介质比重：≥0.8kg/dm3 d 电气参数和输出：液位开关类型：K40 操作电压：36V 开关电流：0.5A 接触负载：5VA e 防护等级：IP67
|
|||
|
||||
|
温度开关和传感器(带数显)SLTSD
|
温度控制和液位报警的结合。液位报警点的位置（L2,H），在出厂时此位置可由客户自行调节。两个报警点间距距离下限为50mm。 特点 螺纹：G1/2，7/8-14UNF，M20×1.5 探杆长度可选：140至457mm 电气连接：M12/4针 |
|||
|
技术参数 a 材质：外壳：聚酰胺；过程连接：氧化铝；探杆：黄铜；浮子：聚氨酯 b 电气连接：连接类型：M12×1/4针 操作压力：1bar c 允许温度范围：操作温度：-20℃至+80℃ 介质比重：≥0.8kg/dm3 d 液位触点（触点A）：液位开关类型：K40 操作电压：36V 开关电流：0.5A 接触负载：5VA e 温度输出（触点B）：输出选型1：2个PNP可调型开关输出 输出选型2：1个PNP型输出和1个4—20mA 模拟输出 开关电流：0.5A 负载：500Ω |
f 显示部分：显示温度范围：-20℃至+120℃ 报警范围：0℃至+100℃ LED显示：4位，7字段 精度：0.5℃ 开机电流损耗：100mA 操作电流损耗：50mA 电源：10—32V DC 环境温度：-20℃至+70℃ 精度：±1%FS* 温度传感器类型：PT100 g 防护等级：IP67
|
|||
|
||||
|
压力开关SPW-...-NC/NO
机械式压力开关有多种量程范围供选择，这款耐用型压力开关通过调节螺钉可以轻巧及简便地完成对设定点的调整。 特点 常开、常闭任选；压力量程范围高可达到206bar；G1/4和1/4NPT过程连接；NBR密封；镀锌钢 扁平端子电气连接 选项 G1/8,1/8NPT和7/16-20UNF过程连接 FPM和EPDM密封 收端式飞线，飞线，橡胶帽，防护等级可选 不锈钢本体材质 |
技术参数 a 材质：本体：镀锌钢或316不锈钢 过程连接：聚酰胺 b 电气参数和输出：开关类型：常开（NO），常闭（NC） 周期率：30CPM 机械寿命：200万次 上限触点额定容量：100VA c 允许温度范围：NBR-9℃至+110℃ FPM-18℃至+110℃ EPDM-40℃至+110℃ d 过程连接：G1/8，G1/4，1/8NPT，1/4NPT和7/16-20UNF e 电气连接：扁平端子式 f 防护等级：IP00
|
|||
|
||||
|
压力开关SPW-SD
机械式压力开关SPW-SD有多种量程范围供选择。这款耐用型压力开关通过调节螺钉可以轻巧及简便地完成对设定点的调整。 特点 单刀双掷；压力量程范围高可达到344bar；G1/4和1/4NPT过程连接；NBR密封；镀锌钢 扁平端子电气连接 选项 G1/8,1/8NPT和7/16-20UNF过程连接 FPM和EPDM密封 收端式飞线，飞线，橡胶帽，防护等级可选 不锈钢本体材质 |
技术参数 a 材质：本体：镀锌钢或316不锈钢 过程连接：聚酰胺 b 电气参数和输出：开关类型：SPDT 周期率：20CPM 机械寿命：200万次 上限触点额定容量：5A at 125/250V AC， 5A电阻式/3A电感式28V DC c 允许温度范围：NBR-9℃至+85℃ FPM-18℃至+85℃ EPDM-23℃至+85℃ d 过程连接：G1/8，G1/4，1/8NPT，1/4NPT和7/16-20UNF e 电气连接：扁平端子式 f 防护等级：IP65 |
|||
|
||||
|
压力传感器SPT
SPT压力传感器适用于多种场合及OEM客户压力测量的应用。该款压力传感器的测量范围可以从0—1bar至0—600bar。SPT传感器具有抗振、抗冲击、温度补偿等技术来保证传感器本身的性能特点。 |
特点 不锈钢本体结构；L型插头DIN EN 175301-803A(DIN 43650-A)电气连接；压力范围高可达到600bar；G1/4和1/4NPT过程连接；4—20mA输出信号；非线性＜＝＋－0.5%BFSL；防护等级IP65； 反极性保护、短路保护、过压保护；温度补偿技术； |
|||
|
技术参数 a 材质：本体：316L不锈钢 b 内部传递介质：硅油（仅适用于压力范围0—10bar） c 使用寿命：上限载荷循环1000万次 d 信号输出和上限负载：4-20mA，2线制：供源8-30VDC Ra≤（UB-10V）/0.02A 0-10V，3线制：供源14-30VDC Ra>10kΩ 0-5V，3线制：供源8-30VDC Ra>5kΩ 1-5V，3线制：供源8-30VDC Ra>5kΩ 0.5-4.5V，比例输出：供源8-30VDC Ra>4.5kΩ |
e 绝缘强度：500VDC f 响应时间：<4ms g 精度：≤±1.0%FS*（对于非线性0.5%）* ≤±0.5%FS*（对于非线性0.25%）* ≤±0.6%FS*（对于非线性0.25%和信号输出0-5V）* h 允许温度范围：介质温度：0℃至+80℃ 环境温度：0℃至+80℃ 储存温度：-20℃至+80℃ 使用温度范围：0℃至+80℃ i 温度误差对于温度补偿：≤1.0typ.%FS*≤2.5max.%FS* |
|||
|
||||
|

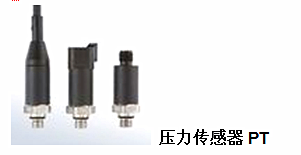

压力传感器PT
PT压力传感器由高强度、加强玻璃纤维塑料材质制作而成（PBT），内置金属套设计提供了良好的电磁干扰防护。密封焊接钢性薄膜测量元件提供长期的稳定性保证。PT传感器带飞线的设计，其防护等级可以满足IP69K（蒸汽喷嘴保护）。该款压力传感器特别为传动液压机械和汽车应用的OEM而设计研发，并且是由全自动生产线生产，特别是对大批量的OEM客户，这种变送器的性价比较高。 特点 IP69K防护等级（带飞线）；压力范围高可达到600bar；G1/4和7/16-20UNF过程连接；4—20mA输出信号；高强度PBT外壳；内置金属套；不锈钢过程连接；反极性保护、短路保护、过压保护； M12*1，带收端式飞线电气连接 |
技术参数 a 材质：本体：高强度PBT外壳；过程连接：不锈钢 b 信号输出和负载：4-20mA，2线制：供源10-36VDC Ra≤（UB- 10V）/0.02A 0-10V，3线制：供源14-36VDC Ra>5kΩ 1-5V，3线制：供源8-36VDC Ra>2.5kΩ 0.5-4.5V，比例输出：供源5-30VDC Ra>4.5kΩ c 绝缘强度：500VDC d 响应时间（10-90%）：≤2ms e 精度：≤±1.0%FS*；≤±0.5%FS* f 重复精度：≤0.2%FS* g 允许温度范围：介质温度：-40℃至+125℃ 环境温度：-40℃至+100℃ 储存温度：-40℃至+120℃ 温度补偿范围：0℃至+80℃
|
|||
|
||||
|
压力开关和传感器 (带数显)SPWF
|
SPWF电子式压力开关配有LED显示，能实现连续压力测量并且无需在加压状态下实现对设定点的设置。显示屏可实现330度的旋转，方便用户在应用环境当中能清晰观测显示屏读数。 特点 全不锈钢结构；LED显示屏，设置参数简便；2个开关量输出；量程范围：-1至700bar；G1/4和1/4NPT过程连接；LED显示屏可330度旋转 |
|||
|
技术参数 a 材质：测量元件：不锈钢（压力大于103.42bar）； 陶瓷（压力小于103.42bar） 壳体：不锈钢 过程连接：不锈钢 b 供源要求：12—30VDC反性和过载保护 c 电流损耗：≤50mA，无负载 d 开关输出：开关功能常闭或常开 阻尼时间（可调）0—2000ms 延迟时间（可调）0—99.99s 开关电流0.5A上限 e设 定范围：设定值1—100% FS*；复位值0—99% FS* f 模拟输出：标准4-20mA，3线制 选项0-10V，3线制 可调范围20—100% FS* 负载特性电流输出＜500，电压输出＞10k 迟滞0.3% FS* 响应时间（10-90%）：≤2ms |
g 精度：±1% FS*+1位 h 重复精度：≤0.2%FS* i 允许温度范围：介质温度：-20℃至+80℃ 环境温度：-20℃至+70℃ 储存温度：-30℃至+80℃ 温漂系数：0.3%每10K j 显示：7字段，红字LED显示字高7.6mm 4位数字显示（-999至9999） k 负荷能力：抗冲击性50g；抗振动性10g l 防护等级：IP65
|
|||
|
||||
|
温度开关和传感器 (带数显)STWE
|
SPWE电子式温度开关配有LED显示，能实现连续温度测量并且通过位于面板上的按钮可以轻松实现对设定点和复位点的设置。显示屏可实现330度的旋转，方便用户在任何应用环境当中能清晰观测显示屏读数。 特点 全不锈钢结构；LED显示屏，设置参数简便；2个开关量输出；量程范围：-50℃至+125℃；G1/4和1/4NPT过程连接；不同长度的探杆；LED显示屏可330度旋转 |
|||
|
技术参数 a 材质： 壳体：不锈钢；过程连接：不锈钢 b 供源要求：12—30VDC反性和过载保护 c 电流损耗：≤50mA，无负载 d 开关输出：开关功能常闭或常开；开关电流100mA e 设定范围：设定值（温度范围内步长0.1）； 复位值（温度范围内，到设定点-0.1）
f 模拟输出：标准4-20mA，3线制 负载Ra=Us-7v/0.022A |
g 精度：PT100传感器的精度±0.1% 的量程范围 h 重复精度：0.05% i 探杆长度和工作压力（标准）：ø6*50mm，高到40bar j 允许温度范围：介质温度：-30℃至+80℃ 储存温度：-25℃至+70℃ 温漂系数：0.1%满量程每10K k 防护等级：IP65 |
|||
|
||||
|
温度传感器STC
STC温度传感器用于低压环境的过程温度测量。该传感器为全不锈钢结构，探杆长度为300mm，G1/4和1/4NPT过程连接，4—20mA模拟量输出。用户在下订单时，可注明其他温度范围。 特点 全不锈钢结构；4—20mA输出；0—50C,0—100C,0—120C测量范围；L型电气插头（DIN43650-A）； G1/4和1/4NPT过程连接；50和100mm长度的探杆（标准）
|
技术参数 a 材质： 壳体：不锈钢；过程连接：不锈钢；探杆：不锈钢 b 信号输出和供源要求：4-20mA，2线制：供源10-30VDC 涟波＜10% 0-10V，3线制：供源12-30VDC 涟波＜10% c 故障信号输出：23mA传感器故障；3.3mA传感器短路 d 精度：≤±5%满量程 e 温度范围：-50℃至+200℃ f 测量范围：小50K，大250K g 探杆长度和工作压力（标准）：50-500mm，高到40bar h 允许温度范围：环境温度：高+85℃ 储存温度：-40℃至+85℃ i 防护等级：L型电气连接IP65 M12*1电气连接IP67 |
|||
|
||||
|
温度开关STW
机械式温度开关STW有多种设定点范围供选择，采用双金属测温原理，设定点设定且不可调。电气连接部分可以旋转满足安装的不同需求。 特点 常开或常闭功能；设定点固定从+60℃至+80℃；G1/4和1/4NPT过程连接；黄铜本体 |
技术参数 a 材质：本体：黄铜；连接部分：聚酰胺 b 信号输出：常开或常闭 c 开关触点容量：电压250VAC 电流10A 240VAC；5A 24VAC；10A 12VAC d 精度：±5℃ e 额定值：温度+130℃；压力150bar f 防护等级：IP65 |
|||
|
||||
|
管式流量监控器SFF
西德福管式流量监控器是箱体排油监测，泵性能测试和流体监测的理想选择。安装方式多样化（水平、垂直），适用于室内和室外监测。非常可靠，监测的流量可以到283L/min 特点 G1/2,G3/4,G1-1/4,1/2NPT,3/4NPT和1-1/4NPT过程连接；流量范围到283L/min |
技术参数 a 材质：铝制端口；聚碳酸酯指示窗；NBR或特氟纶密封； 适用于矿物质类液压油 b 精度：±2.5%的满量程（整个量程中间1/3段） ±4%的满量程 c 重复精度：±1%的满量程 d 操作压力：240bar e 操作温度：+116℃ |
|||
|
||||
|
流量指示器 (机械)SDM / SDMK
测定流动介质的流量、压力和温度（用于车辆、工业液压系统），同时控制系统工作压力（仅SDMK可以实现） 特点 适用于矿物油（铝制外壳），HFC流体和水（铜制外壳）；适合管路安装；机械式测量；SDMK型通过压力控制阀调节系统压力；流量指示单位有l/min和GPM两种对于壳体为铝的指示器；壳体为黄铜的指示器仅提供l/min，对介质为水和油；铝壳体提供2种计量单位；黄铜壳体提供1种计量单位；提供压力表连接的螺纹（仅SDM） 技术参数 精度：基于运动黏度为28cSt的介质：流量±4%的满量程，温度±2.5℃，压力±1.6%的满量程（仅SDMK），温度测量范围12.5℃至117.5℃ |
工作原理
SDM型及SDMK型流量计内有一块锐边的隔片和一个锥形活塞，它们支撑在一个弹簧上，随着流量的变化而活动。如果没有介质流过，锥形活塞会把通口堵住，指针就在零位上。 随着流量的增加，由此产生的压差使锥形活塞压迫已经标定压力的弹簧。锥形活塞的行程是与流量大小成正比的，并通过磁力传递到指针/刻度上。锐边的隔片起到减少粘度影响的作用。指针指示的刻度值用升/分钟及加仑/分钟表示。
|
|||
|
||||
|
齿轮流量计SGF
西德福齿轮流量计能满足高精度、高压流量测量的要求。流量测定范围可覆盖从0.002L/min到250L/min，同时耐压高可达450bar。非常适宜作为OEM集成在用户的液压系统中。 此外，通过连接数显二次表可以直观获取流量读数，适用于液压试验台、润滑系统、油脂、印染、柴油、刹车系统等。 |
技术参数 a 材质：本体：铸铁EN-GJS-400-15（EN1563）/1.4305不锈钢 轴承：球形、环形 密封：FPM（VITON）氟橡胶、NBR（BUNA-N）丁腈 橡胶、 PTFE聚四氟乙烯、EPDM乙丙橡胶 b 精度：±0.3%的测量值，对于运动黏度为20cSt的介质 c 重复精度：±0.05%的测量值，对于运动黏度为20cSt的介质 d 供源要求：10—28VDC e 操作压力：铸铁本体315bar；不锈钢本体450bar f 介质温度：-40℃至+120℃ g 黏度适用范围：1—100000cSt |
|||
|
||||
|
齿轮流量计SGFE
和西德福SGF系列齿轮流量计同样的工作原理，SGFE系列经济型流量计的诞生给用户提供了一种经济型的选择，SGFE系列流量计特别适用于较低精度、低压要求的流量测量。 特点 在线侧面连接；集成式传感器带有PNP或NPN开关输出，一齿对应一脉冲。 选项 LCD流量显示并带有模拟量输出以及可调节的开关量。 |
技术参数 a 材质：本体：铝 轴承：不锈钢、黄铜、DU 密封：FPM（VITON）氟橡胶、NBR（BUNA-N）丁腈 橡胶、 PTFE聚四氟乙烯、EPDM乙丙橡胶 b 精度：±2%的逐点测量，对于运动黏度为20cSt的介质 c 供源要求：10—30VDC d 操作压力：200bar e 介质温度： 0℃至80℃ f 黏度适用范围： 10000cSt |
|||
|
||||
|
流量指示器(机械)STD 1 / 2 / 3 / 4
STD 1产品描述 流量显示仪表，用于显示流量和输出模拟量信号。 流量指示以及上下限报警输出 桌面式设计、面板安装96×48mm设计或19”推入式设计 模拟信号输出，流向为电压型指示输出 集成式流量计传感器电源输入24VDC/50mA 输入频率2000Hz 刷新时间50ms STD 2产品描述 Flow流量或累积显示仪表，用于显示流量和输出模拟量信号。 流向指示 桌面式设计或面板安装设计96×48×150mm（流量传感器供电12V，30mA，230VAC交流数显表供电）或者96×96×150mm（流量传感器供电24V，100mA，24VDC直流数显表供电） 16位模拟量信号输出 2路开关输出 半导体芯片 SGF和SGFE预编程 集成式流量计传感器电源输入24VDC/100mA和12VDC/30mA 输入频率45000Hz 刷新时间20—9999ms可调 |
STD 3产品描述 可选择的流量或累积显示仪表，用于显示流量和输出模拟量信号。 流量和体积显示，可编程 桌面设计或面板安装设计 12位模拟量信号输出 开关输出功能 集成式流量计传感器电源输入12V/100mA 输入频率6000Hz 刷新时间100—9999ms 流量显示表供电要求24V（11—36VDC）或110/230V（85—250VAC） STD 4产品描述 STD4是一款小巧且经济，但同时具有强大转换功能的装置。在很多工业场合，用户需要将流量计SGF和SGFE的频率信号转换成模拟信号或是一组数据流，STD4可以轻松帮助用户实现此功能。紧凑型的设计深得用户喜欢。 输入频率范围0.1Hz至1MHz可调 超强迅速的转换时间1ms（频率大于3KHz） 模拟量输出 流向指示输出 可进行两个频率间的简单运算，如加、减以及比例运算 RS232和RS485通讯接口，用于流量计频率的数据读取 供电18—30VDC 可编程数字过滤以及曲线线性调整 输入频率1MHz（200KHz对于SGF/SGFE） 可就非对称TTL脉冲进行处理
|
|||
