产品描述
德国STAUFF西德福机械式/电子式元器件，用于对液压系统中各参数进行实时监测（包括压力、温度、流量、转速、液位）和污染控制。
西德福诊断系统提供针对移动和工业液压系统中的液压流体分析用 的产品和服务。
产品范围包括机械压力表、液压测量仪和激光颗粒计数器。多系列产品是满足不同客户需求的重要因素。西德福诊断产品的更新有计划地针对这些市场的决定性因素，并提供了广泛的先进的质 量较高的产品。
应用
检测移动和工业液压中重要的流体参数:
▪ 压力；压差；温度；流量；液位；污染 ；等等
产品询价
|
||||
|
|
|
|
|
|
产品型号 |
||||
|
||||
|
压力传感器-类型PPC-04/12-PT/2
|
PPC-04/12-PT/2压力传感器通用与所有PPC系列测量仪。PPC-04/12-PT/2系列压力传感器同时配备了温度探头，可以同时测量压力和温度的参数。 西德福压力传感器具备坚固的不锈钢外壳，快速的响应时间（＜1ms）和较高的精度（±0.25%FS*typ.）并且可以由测量仪自动识别。这些特点使之能够可靠和灵活地测量数据。
|
|||
|
技术参数 a 材质：坚固的不锈钢外壳（材质1.4301）； FPM密封垫圈； 重量200g； 适用于气体和液体介质； 5针电气连接； 压力接口G1/2外螺纹 b 适用环境：介质温度：上限+105℃ 工作环境温度：-25℃至+80℃ 储存温度：-20℃至+80℃ 温度补偿：-0℃至+85℃ 工作寿命：100×106 |
c 电气特性：输入电压：7—12V DC 电流消耗：5mA 输出信号：0—3V DC 响应时间：1ms 长期稳定性：＜0.2%FS*/a 抗振性：IEC68-2-6/10至500Hz 抗冲击：IEC68-2-29
|
|||
|
||||
|
压力传感器-类型PPC-04/12-TS/-TSH
|
PPC-04/12-TS温度传感器测量时可选择直接接入管路，通过PPC-04/12-SFM流量计连接或通过SGV-16S-G-C6F接头连入系统。 PPC-04/12-TSH探棒式温度传感器专为油箱或容器中的温度测量而设计。 TS和TSH测温上限均为+125℃。
|
|||
|
技术参数 a 材质：外壳（TS）：钢（C15K） 密封垫圈（TS）：氟橡胶 碳棒（TSH）：不锈钢1.4304 把手（TSH）：聚甲醛 重量（TS）：100g；（TSH）：120g 介质：液体 5针接口 机械连接：西德福三通接头SGV-16S-G-C6F（TS） M10×1螺纹旋入（TS） 螺纹旋M10螺纹旋入（TSH） b 适用环境：介质温度：上限+125℃ 工作环境温度：-20℃至+70℃ 储存温度：-20℃至+80℃ |
c 测量范围：量程：-25℃至+125℃ 工作压力（TS）：630bar 压力（TS）：800bar 爆破压力（TS）：1200bar 精度：±1.5℃ d 电气特性：输出信号：0—3V DC 输入信号：7—12V DC 响应时间：（TS）约13.5秒；（TSH）约9.1秒 防护等级：IP54 |
|||
|
||||
|

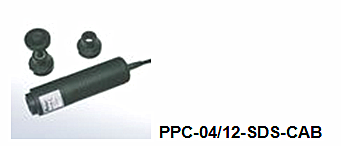

压力传感器-类型PPC-04/12-SDS-CAB
|
PPC-04/12-SDS-CAB转速传感器采用了光电反射原理，通过测量旋转轴上反光片的旋转，非接触式检测物体的转速。 如需更高精度的检测结果，可以选用接触式转接头，实现与物体直接接触的转速测量。 |
|||
|
技术参数 a 材质：ABS；重量：230g；5针接口 接触/非接触式测量均可 检测方式：红色LED灯，光电反射式测量 b 适用环境：温度0℃至+70℃ c 测量范围：量程：20至10000RPM 距离：25至500mm 角度：±45℃ 精度：＜±0.5%FS* 分辨率：±5RPM |
d 电气特性：输出信号：0—3V DC 输入信号：7—12V DC
|
|||
|
||||
|
CAN总线型压力传感器PPC-CAN-P
|
PPC-CAN-PT系列压力传感器专为新型测量仪PPC Pad开发，使用CAN-open协议将测量值输入PPC-Pad。大部分技术参数与传统的PPC压力传感器PPC-04/12-PT相同。除压力外，还可以同时测量和显示温度和显示温度信号。 西德福压力传感器具备坚固的不锈钢外壳，快速的响应时间（＜1ms）和较高的精度（±0.25%FS*），并且可以由测量仪自动识别。这些特点使之能够可靠和方便、灵活的应用于PPC的现场检测。 传感器顶部LED指示灯，标示了传感器的状态。 PPC-CAN-PT系列压力传感器与PPC Pad之间需要电缆进行连接。 |
|||
|
技术参数 a 材质：坚固的不锈钢外壳（材质1.4301）； 氟橡胶密封垫圈； 传感器LED识别灯； 重量200g； 适用于气体和液体介质； 5针SPEEDCON电气连接口； 压力连接螺纹G1/2 |
b 适用环境：介质温度：上限+105℃ 工作环境温度：-25℃至+85℃ 储存温度：-25℃至+85℃ 温度补偿：0℃至+85℃ 可重复使用：100×106 c 电信号与输出：输入电压：8至40V DC 耗损电流：25mA（电压为24V DC） 响应时间：1ms |
|||
|
||||
|
CAN总线型 涡轮流量计PPC-CAN-SFM
PPC-CAN-SFM系列涡轮流量计专为新型PPC Pad测量仪而设计。现场安装时需要将所测介质，经过推荐流向流过内部轴向涡轮，产生频率信号，信号转换器将频率信号转换为电信号。（信号转换器是涡轮流量计的一部分）并对阻流效应的影响进行一定的补偿。 新型CAN总线涡轮流量计响应时间更短（从400ms缩短到50ms），精度也更高。 针对不同的流量需求PPC-CAN-SFM系列更有5种不同的型号可供选择。每个流量计上还各集成了一个压力测点和一个温度接口，用于连接压力和温度传感器。 总体来说，PPC-CAN-SFM系列流量计可以双向测量流量，但所有的技术参数及标定值均按照推荐流向测定。PPC-CAN-SFM系列流量计铭牌上标有一个双向的箭头指示，较粗的一端指示的是推荐流向。 流量计与PPC-Pad的连接需要相应电缆。 |
技术参数 a 材质：外壳黑色阳极氧化铝 垫圈FPM 5针SPEEDCON电气连接口 压力传感器接口SMK20（M16×2） 温度传感器接口M10×1 b 适用环境：介质温度：-20℃至+90℃ 工作环境温度：+10℃至+60℃ 储存温度：-20℃至+80℃ c 允许固体颗粒大小：＜10微米（SFM-015） ＜25微米（其他型号） d 黏度范围：10—100cSt e 电信号与输出：响应时间50ms
|
|||
|
||||
|
涡轮流量计PPC-04/12-SFM
PPC-04/12-SFM涡轮流量计，管式安装，介质流过内部的轴向涡轮，产生的频率信号由信号转换器转换为电信号输出。涡轮流量计响应时间已从400ms缩短到50ms，精度也相应提高。 西德福提供5种不同规格的涡轮流量计供客户选择。自带的压力和温度接口可方便的连接压力和温度传感器，同时测量。 总体来说，PPC-04/12-SFM涡轮流量计可以双向测量流量，但所有标明的技术参数及标定规格均以推荐流向为基准流向。流量计铭牌上标有一个双向的箭头指示，较粗的一端指示的是推荐流向。 |
技术参数 a 材质：外壳黑色阳极氧化铝 垫圈FPM 5针电气连接 压力传感器接口SMK20（M16×2） 温度传感器接口M10×1螺纹孔 b 适用环境：介质温度：-20℃至+90℃ 工作环境温度：-10℃至+50℃ 储存温度：-20℃至+80℃ c 允许固体颗粒大小：＜10微米（SFM-015） ＜25微米 d 黏度范围：10—100cSt e 电信号与输出：响应时间50ms |
|||
|
||||
|
CAN总线型 频率测量模块PPC-CAN-FR
通过PPC-CAN-FR测量频率 PPC-CAN-FR频率转换器可以将涡轮流量计、计数器或转速计等产生的频率信号输入PPC Pad。可输入的信号包括正弦波或方波信号，频率从1Hz到5KHz，信号电压从20mV到10V都可检测，并通过USB连接电缆和PC软件可以对其进行设置。 为外部传感器供电 通过PPC-CAN-FR可以为外部传感器提供24V电源 连接端口 PPC-CAN-FR可选择CAN总线端口或传统PPC传感器端口连接。
|
技术参数 a 外形尺寸：114×64×26mm b 适用环境： 工作环境温度： 0℃至+60℃ 储存温度：-25℃至+70℃ 相对湿度：＜80% c 电气特性：测量范围1Hz—5KHz，正弦波或方波信号， 40mVpp—10Vpp 传感器供电24V DC±0.5V DC 无电源时输出电流上限50mA 24V供电时输出电流上限100mA 精度±1%FS* ±0.05%/℃ d 电源：外部供电8—24V DC e 电气连接：传感器：4针，M8（内螺纹） 外部电源：3针，内螺纹 USB：4针插座 模拟信号：5针插座 CAN：5针，M12 |
|||
