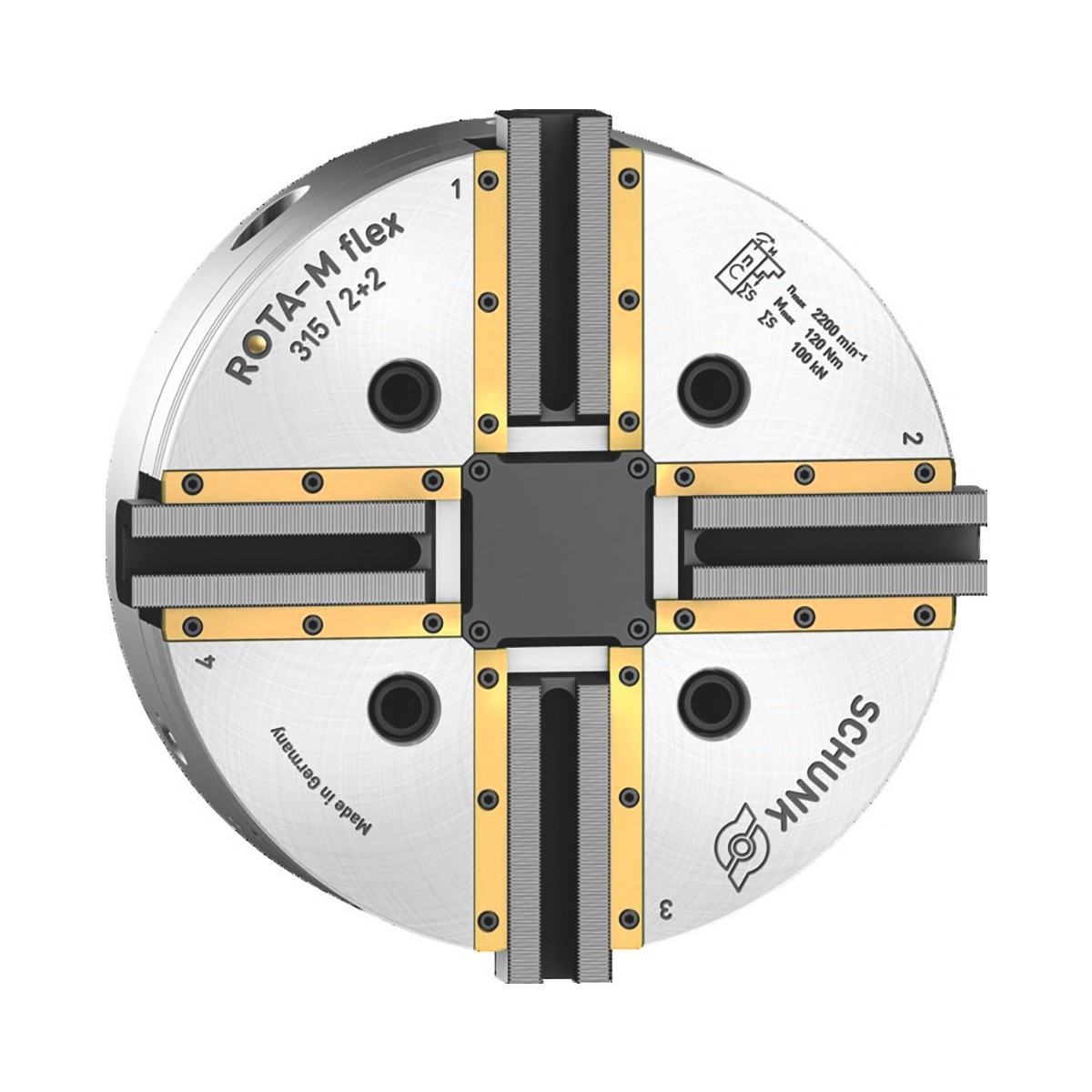

楔形杆四卡爪车床卡盘 ROTA-M-flex 2+2
商品编号：313101 260
供货范围：
▪ T 型槽或紧固螺丝和夹紧扳手；
▪ 夹爪不包含在供货范围内，可按需提供。
技术说明：
▪ 4 爪手动卡盘结合了2爪、3爪和4爪卡盘的优点和功能，并且在车床、铣床和车铣加工中心上使用时非常灵活。基于相对布置且通过一个驱动环系统相连的爪对，可定心夹持工件，并通过摆动机构防止过度确定。补偿机制还可实现薄壁工件的定心夹持。对于固定式应用，必须使用托架或转接板进行夹紧；
▪ 夹紧圆形、立方体和不规则几何形状工件；
▪ 密封设计 - 适用于铸造和锻造零件；
▪ 可视指示销，以确保过程可靠地夹紧组件；
▪ 也可以用作2爪卡盘。
属性：
▪ 标准：ISO 702-4；
▪ 外径A：260mm；
▪ 夹紧力高达：100kN；
▪ 扭矩高达：120Nm；
▪ 转速高达：2700min-1；
▪ 每个卡爪的夹紧行程：9.5mm；
▪ 每个卡爪的补偿行程：5.1mm；
▪ 系列：ROTA-M flex；
▪ 重量：41kg。
